聚乙烯（Polyethylene ，簡稱PE）是乙烯單體經(jīng)聚合反應(yīng)制得的一種熱塑性樹脂。在工業(yè)上，也包括乙烯與少量a-烯烴的共聚物。聚乙烯無臭，無毒，手感似蠟，具有優(yōu)良的耐低溫性能（最低使用溫度可達(dá)-100~-70°C）�；瘜W(xué)穩(wěn)定性好，因聚合物分子內(nèi)通過碳-碳單鍵相連，能耐大多數(shù)酸堿的侵蝕（不耐具有氧化性質(zhì)的酸）。常溫下不溶于一般溶劑，吸水性小，電絕緣性優(yōu)良。

聚乙烯依聚合方法、分子量高低、鏈結(jié)構(gòu)之不同，可分為高密度聚乙烯（HDPE）、低密度聚乙烯（LDPE）及線性低密度聚乙烯（LLDPE）和超高分子量聚乙烯（UHMWPE）。
LDPE
性質(zhì)：無味、無臭、無毒、表面無光澤、乳白色蠟狀顆粒，密度約0.920 g/cm3，熔點(diǎn)108℃～126℃。不溶于水，微溶于烴類等。能耐大多數(shù)酸堿的侵蝕，吸水性小，在低溫時(shí)仍能保持柔軟性，電絕緣性高。
生產(chǎn)工藝：主要有高壓管式法和釜式法兩種。為降低反應(yīng)溫度和壓力，管式法工藝普遍采用低溫高活性引發(fā)劑引發(fā)聚合體系，以高純度乙烯為主要原料，以丙烯、丙烷等為密度調(diào)整劑，使用高活性引發(fā)劑在約200℃～330℃、150～300MPa條件下進(jìn)行聚合反應(yīng)。乙烯與低壓循環(huán)氣在前段渦輪壓縮機(jī)壓縮至25-30 MPa，再經(jīng)后段往復(fù)超高壓壓縮機(jī)壓縮至反應(yīng)壓力（250-320 MPa），并預(yù)熱至150-200℃后送入管式反應(yīng)器。在管式反應(yīng)器中，以空氣、氧氣或有機(jī)過氧化物為引發(fā)劑進(jìn)行聚合反應(yīng)，冷卻后抽出反應(yīng)產(chǎn)物，在高壓分離器中分離出聚合物和未反應(yīng)的乙烯。
用途：主要用作農(nóng)膜、工業(yè)用包裝膜、藥品與食品包裝薄膜、機(jī)械零件、日用品、建筑材料、電線、電纜絕緣、涂層和合成紙等。
LLDPE
性質(zhì)：由于LLDPE和LDPE的分子結(jié)構(gòu)明顯不同，性能也有所不同。與LDPE相比，LLDPE具有優(yōu)異的耐環(huán)境應(yīng)力開裂性能和電絕緣性，較高的耐熱性能、抗沖擊和耐穿刺性能等。生產(chǎn)工藝：LLDPE樹脂主要利用全密度聚乙烯裝置生產(chǎn)，代表性的生產(chǎn)工藝為Innovene工藝和UCC的Unipol工藝。
用途：可用于生產(chǎn)薄膜、日用品、管材、電線電纜等。
HDPE

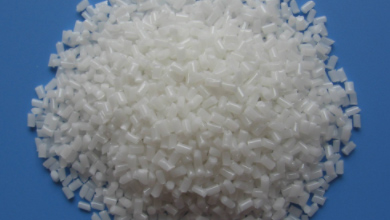

性質(zhì)：本色、圓柱狀或扁圓狀顆粒，顆粒光潔，粒子的尺寸在任意方向上應(yīng)為2~5 mm，無機(jī)械雜質(zhì)，具熱塑性。粉料為白色粉末，合格品允許有微黃色。常溫下不溶于一般溶劑，但在脂肪烴、芳香烴和鹵代烴中長時(shí)間接觸時(shí)能溶脹，在70℃以上時(shí)稍溶于甲苯、乙酸戊酯中。在空氣中加熱和受日光影響發(fā)生氧化作用。能耐大多數(shù)酸堿的侵蝕。吸水性小，在低溫時(shí)仍能保持柔軟性，電絕緣性高。
生產(chǎn)工藝：采用氣相法和淤漿法兩二種生產(chǎn)工藝。
用途：可用于生產(chǎn)薄膜制品、日用品及工業(yè)用的各種大小中空容器、管材、包裝用的壓延帶和結(jié)扎帶、繩纜、漁網(wǎng)和編織用纖維、電線電纜等。
UHMWPE
超高分子量聚乙烯(UHMWPE)是指分子量 100 萬以上聚乙烯的統(tǒng)稱，主要用于塑料改性、管材、高強(qiáng)度板、纖維等高端領(lǐng)域。超高分子量聚乙烯是由乙烯聚合而成，生產(chǎn)過程與普通淤漿高密度聚乙烯的生產(chǎn)過程相類似，都是采用齊格勒催化劑在一定條件下使乙烯聚合，即乙烯聚合、分離、干燥。
